Avant de commencer l'installation

Confirmez les interrupteurs situés au bas de votre Communicateur LATITUDE. A la réception de votre Communicateur, les interrupteurs pourront ou non être déjà correctement paramétrés.
Il est important de configurer correctement les paramétrage des interrupteurs afin de garantir la bonne installation du Communicateur.

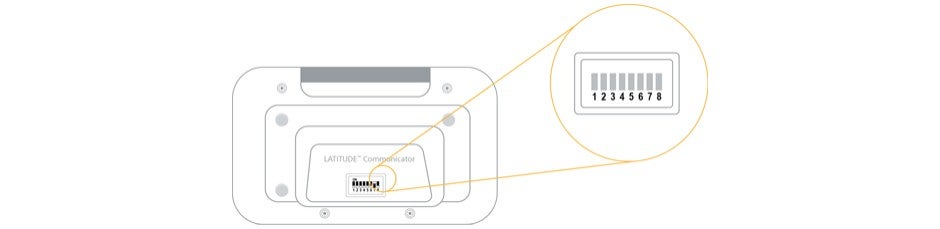

Interrupteurs situés au bas du Communicateur LATITUDE

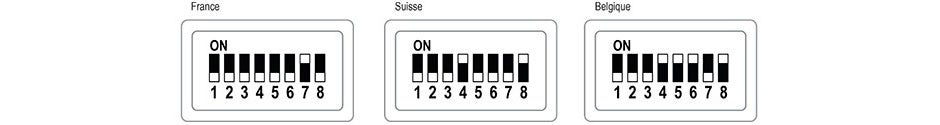

Reproduire le paramétrage indiqué pour votre pays:
Reproduire le parametrage indique pour votre pays:


Configurer votre Communicateur

Avec une ligne téléphonique fixe

Comment connecter une ligne téléphonique fixe au Communicateur LATITUDE

En cas d’utilisation d’une connexion téléphonique standard, le Communicateur utilise votre ligne téléphonique pour effectuer des appels téléphoniques et envoyer vos données au site Internet du médecin.

1. Insérez l’alimentation dans la prise avec le symbole Avec une ligne téléphonique fixe
2. Branchez le câble d’alimentation dans une prise électrique
3. Branchez une extrémité du câble téléphonique du Communicateur dans la prise indiquant Avec une ligne téléphonique fixe
4. Il est possible que vous deviez utiliser un adaptateur de prise téléphonique. Dans ce cas, branchez l’autre extrémité du câble téléphonique dans l’adaptateur de la prise téléphonique. Branchez ensuite l’autre extrémité du câble téléphonique dans la prise téléphonique murale.

Le raccordement d’un téléphone à votre Communicateur est facultative. Pour cela, branchez votre téléphone sur la prise avec le symbole Avec une ligne téléphonique fixe Votre Communicateur et un téléphone peuvent partager la même prise téléphonique murale.

Avec une ligne téléphonique fixe Si vous utilisez la méthode de connexion téléphonique standard, vous ne devez pas utiliser une autre méthode de connexion, comme la connexion cellulaire ou Internet.

Avec un adaptateur Ethernet

Comment connecter l'adaptateur Ethernet au Communicateur LATITUDE

En cas d’utilisation d’un adaptateur Ethernet, le Communicateur utilise un routeur ou modem pour envoyer vos données au site Internet du médecin.

Placez votre Communicateur à proximité, mais pas à moins d’1 mètre, d’un modem ou routeur Internet
1. Insérez l’alimentation dans la prise avec le symbole Avec un adaptateur Ethernet
2. Branchez le câble d’alimentation dans une prise électrique
3. Insérez le connecteur standard du câble USB dans l’un des ports USB du Communicateur avec le symbole Avec un adaptateur Ethernet
4. Insérez le connecteur carré du câble USB dans le connecteur de l’adaptateur Ethernet situé juste à côté du voyant de l’adaptateur.
5. Insérez le câble Ethernet dans le connecteur situe du côté opposé de l’adaptateur.
6. Branchez le câble Ethernet sur un port Ethernet pour le service Internet (routeur ou un modem)

Avec un adaptateur Ethernet Si vous utilisez la méthode de connexion avec un adaptateur Ethernet, vous ne devez pas utiliser une autre méthode de connexion, comme la connexion cellulaire ou la ligne téléphonique fixe standard.

Avec un adaptateur cellulaire (clé USB)

Comment connecter l'adaptateur cellulaire (clé USB) au Communicateur LATITUDE

En cas d’utilisation de la méthode de connexion cellulaire (clé USB), placez votre Communicateur dans un endroit où vous capterez un bon signal cellulaire.

1. Insérez le câble d'alimentation secteur à l'arrière du communicateur dans la prise contenant le symbole. Avec un adaptateur cellulaire
2. Branchez le câble d'alimentation dans une prise éléctrique.
3. Retirez le capuchon de l'adaptateur cellulaire USB. Connectez la clé USB à l'extension de câble USB fourni.
4. Connectez l'extension de câble USB dans un des deux ports USB situés à l'arrière du communicateur, portant le symbole. Avec un adaptateur cellulaire

Avec un adaptateur cellulaire Si vous utilisez la méthode de connexion avec un adaptateur cellulaire (clé USB), vous ne devez pas utiliser une autre méthode de connexion, comme la connexion téléphonique fixe standard ou un adaptateur Ethernet.

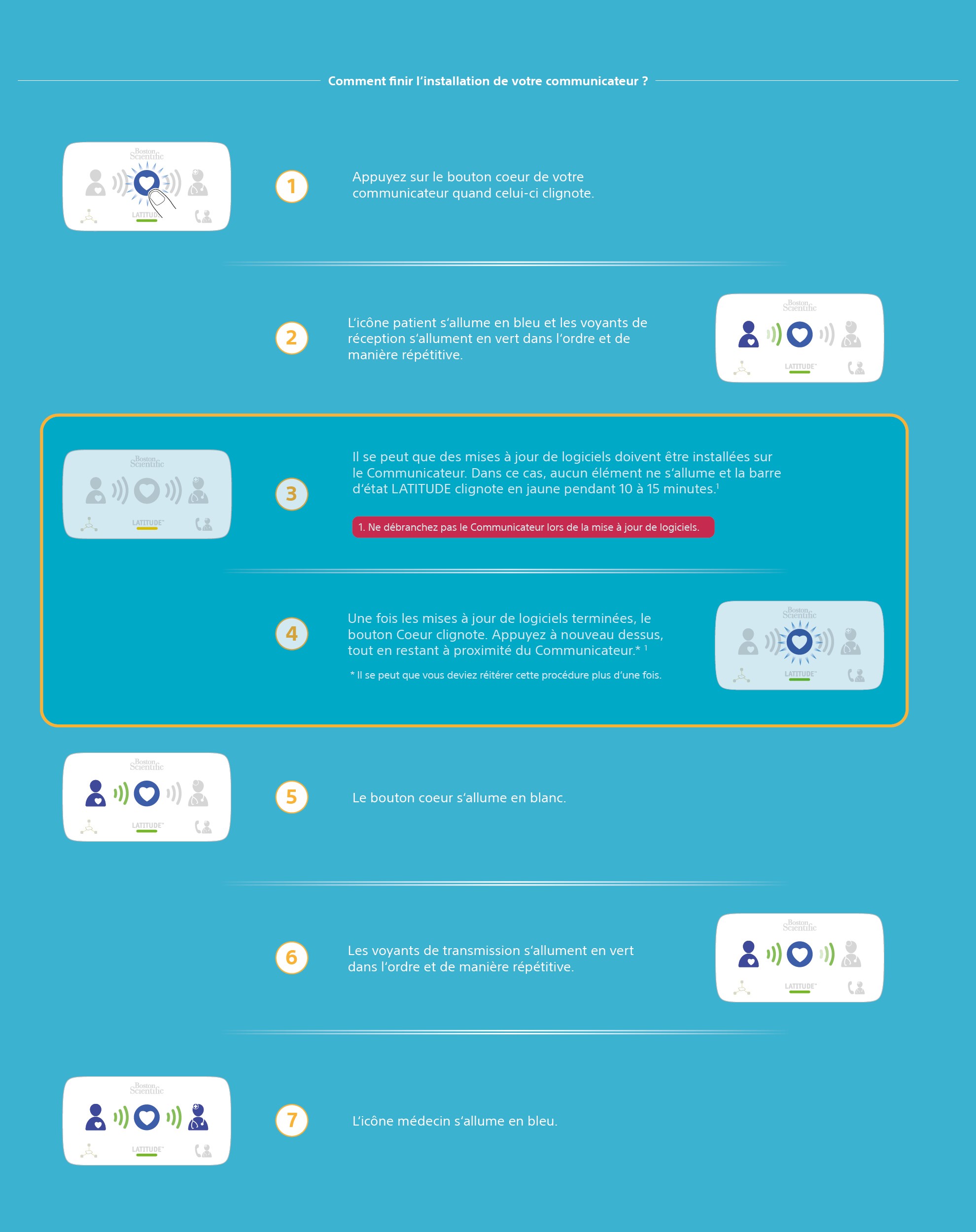

Comment finir l'installation de votre communicateur ?

Phases d'installation du Communicateur LATITUDE
